季风（Monsoon）电动遥控消防炮
技术规格

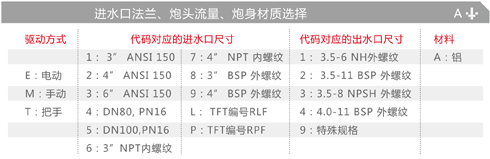

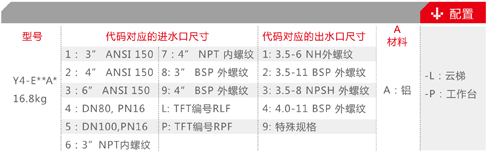

— 型号：Y4-E**A
— 功能：直流、喷雾
— 流量：7600升/分
— 最大射程：≥86米
— 水平旋转角度：左右各225°
— 俯仰角度：+90°～ －45°
— 最大工作压力：14 bar
— 工作电压：直流12/24伏
— 遥控距离：半径150米
— 外形尺寸：44.5公分x 34.9公分x 45.7公分
— 重量：16.8公斤
— 所用材质：铝合金
— 车载升降装置：升降高度45.7公分
说明
— 电动遥控炮设计应用于消防车甲板上，消防车云梯顶端和工作台上。
— 电动遥控炮的附件详见图片和说明（P17）
— 电动遥控炮在无电源状况下可手动操作。
— 车载电动升降装置可根据用户实际需要选购，详见说明（P18）。

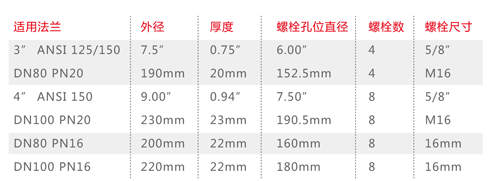

法兰规格
特点介绍
— 季风消防炮设计流量高达7600升/分，最大工作压力14bar。独特的分段水道设计（专利申请中）在7600升/分流量时，摩擦损耗仅为1bar。水道流经很少转弯，致使摩损很小、远射水流效果更好。消防炮具有很大的水平旋转角并且装有更大的手动转盘用于消防车云梯顶端或工作台安装。动力电源为12或24伏直流电。消防炮上装有控制面板来控制炮头水平、上下及直流、喷雾运行作业。马达控制线路安装在炮身上，使用定位码和电流限制在运行终端保护传动链。消防炮装有30英尺超级挠曲遥控装置动力电缆，封闭在电缆导管中。比起滑环和绕线它要可靠得多，允许水平450°旋转（左右各225°）并可设水平旋转定位左右各为45°，90°和135°。消防炮俯仰角为+90°-45°。动力电缆有4根导线（2根用于动力，2根用于信号传输）。炮上装有大手动转盘，可水平和上下转动炮头。电气传动和控制箱防水设计。主要水道由硬壳阳极化处理的ANSI A365-T6铝合金制成，炮身内外涂有超强银色粉末涂层。标准出水口为3.5"NH(90mm)外螺纹 。
|
