台风（Typhoon）电动遥控消防炮
技术规格
— 型号：Y5-E**A-CN
— 功能：直流、喷雾
— 流量范围：0～100升/秒
— 最大射程：≥82米
— 水平旋转角度：左右各225°
— 俯仰角度：+170°～ －45°
— 最大工作压力：1.4 Mpa
— 工作电压：直流12/24伏
— 控制线距离10/30米
— 遥控距离：150米
— 外形尺寸：380mm x 330mm x 500mm
— 重量：16.9公斤
— 所用材质：铝合金
— 车载升降装置：升降高度45.7公分
说明
— 电动遥控炮设计应用于消防车甲板上，消防车云梯顶端和工作台上。
— 电动遥控炮的附件详见图片和说明（P17）
— 电动遥控炮在无电源状况下可手动操作。
— 车载电动升降装置可根据用户实际需要选购，详见说明（P18）。

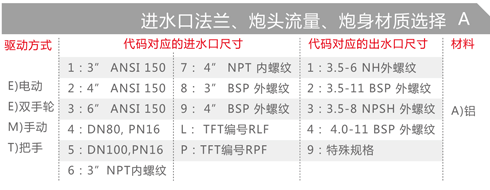

法兰规格
特点介绍
— 台风消防炮设计流量达100L/S。 最大工作压力为14 bar。在100L/S流量时，流道摩擦损耗仅为1.3 bar。 动力电源为12或24伏直流电。炮上装有控制面板，可控制炮头水平、俯仰及直流和喷雾运行作业, 并且设定自摆和复位程序。 马达控制使用定位编码器和电流限制，在行程终点时保护驱动链。 消防炮装有手动旋钮，万一在断电情况下可手动操控消防炮。用户可根据需要自行设定水平旋转左右各45°, 90°和135°。最大水平旋转角度为左右各225°(总计450°) 。可供应不同尺寸和螺纹进水法兰。亦有直接安装在3"或4"升降管上的螺纹连接口。炮体由经过硬壳阳极化处理的ANSI 356.0-T6铝合金材料制成。炮身内外涂有超强粉末涂层。标准出水口为3.5"NH外螺纹，也有其它不同出水口供选择。电控炮装有无线遥控信号接收天线。 如需无线操控炮,则需购买无线操控盒和信号接收器。
台风电动遥控消防炮（消防车云梯、工作台用）

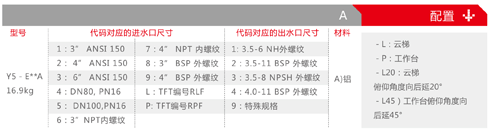

举例：
— 当订购台风消防炮时，请在相应表格内寻找所需要规格代号。例如型号Y5-E21A。Y5指台风消防炮，E指电动，2指进水口4"ANSI 150, 1指出水3.5"NH外螺纹，A指炮身为铝质，L指消防炮用于消防车云梯上。
|
